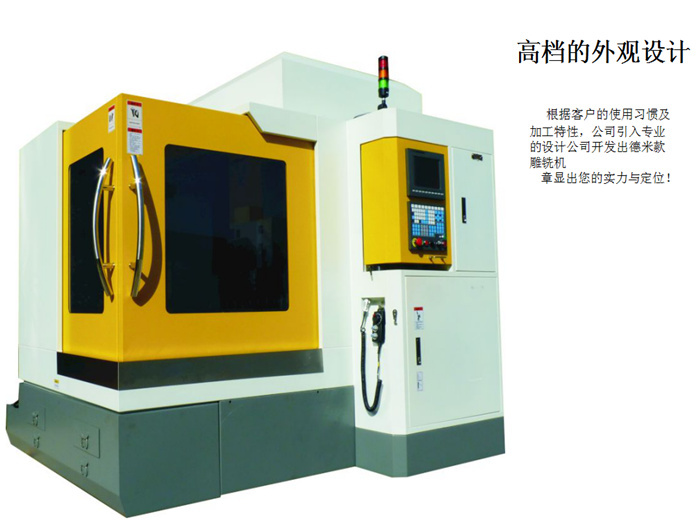

1.產品特性:

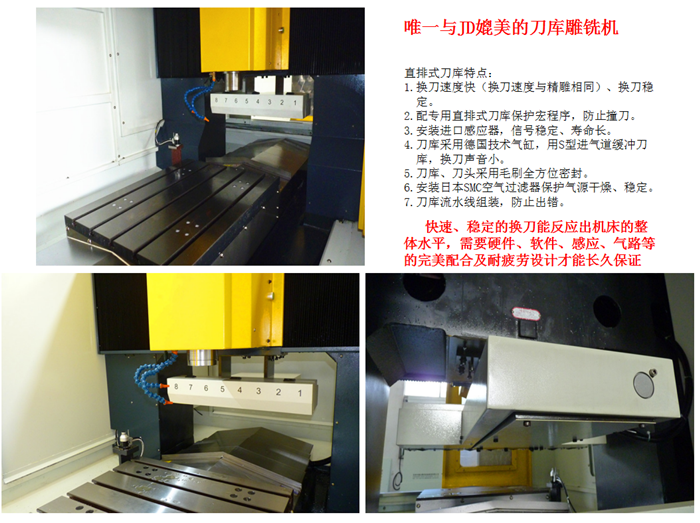

870機型屬強力機械設計,主要用于尺寸較大,曲面,表面光潔度,剛性,精度,穩定性要求較高的精密:零件,銅工電極,模具(模仁,鋁模,塑膠模等中小型模具),刀模,陶瓷,石墨,冶具夾具,3C產品等,專有刀庫位設計?蓭е迸攀8把刀,斗笠式12把刀。
2.技術參數:
序列號 | X、Y、Z行程 | 600*780*320 |
1 | 工作臺尺寸 | 600*800 |
2 | 機床尺寸 | 1900*2250*2300 |
3 | 工作臺負重 | 400 |

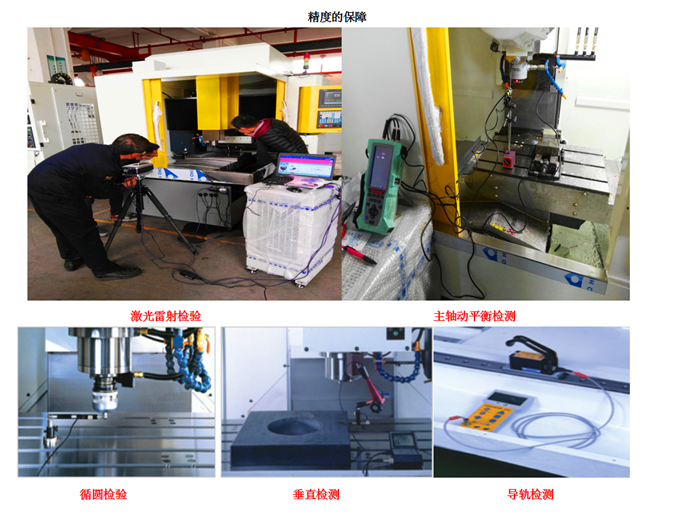

4 | 機床定位精度 | ±0.005/300 |
5 | 機床重復定位精度 | 0.003 |

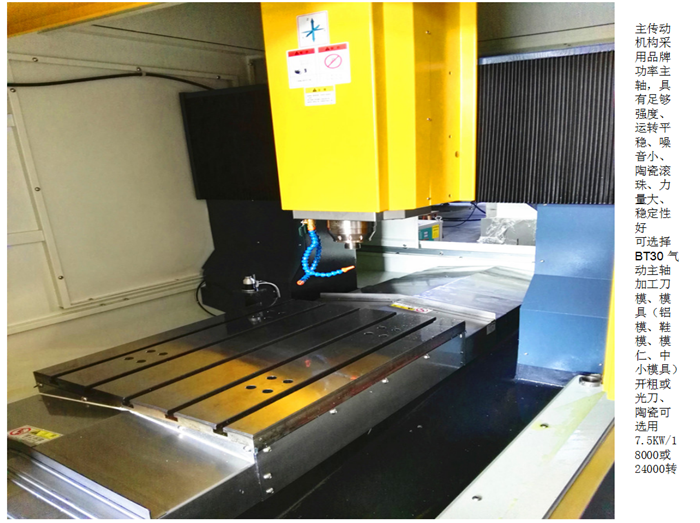

6 | 主軸錐孔 | BT-30 |
7 | 三軸快速移動速度(m/min) | 15 |
8 | 三軸切削速度(m/min) | 8 |
9 | 最大刀具直徑 | Ф16 |
10 | 主軸冷確方式 | 油冷 |
11 | 伺服電機x/y/z(w) | 850*850*1300(三軸可選配1300) |
12 | 主軸功率(氣動) | 5.5KW/7.5KW |
13 | 主軸轉速 | 24000 |
14 | 機床重量(約) | 4000 |

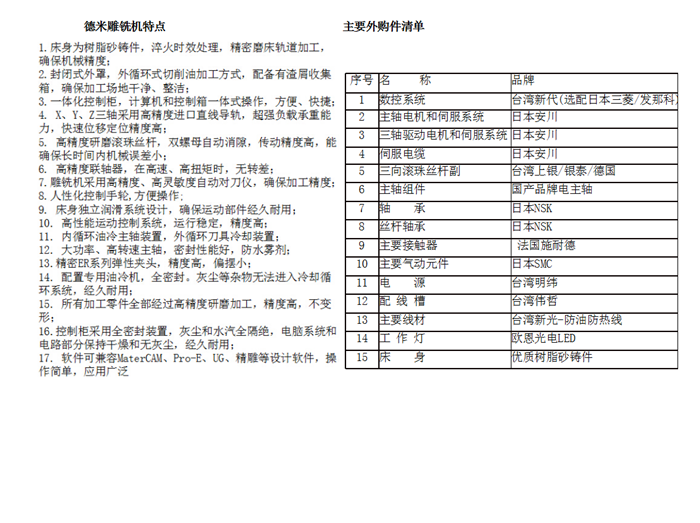

3.主要配置 :
序列號 | 名稱 | 品牌 |

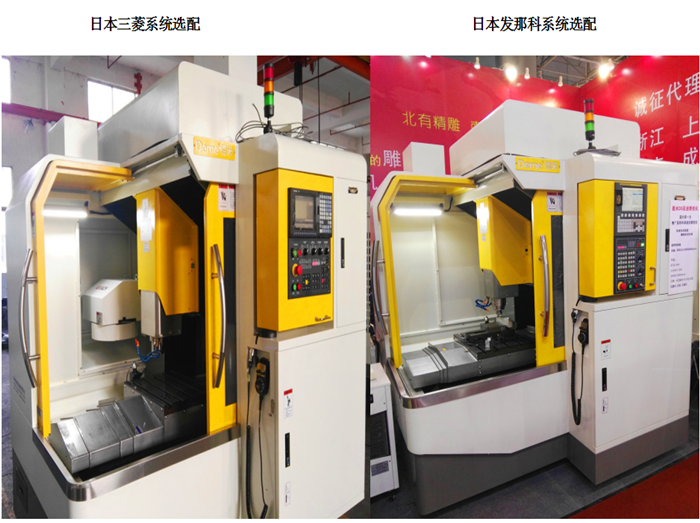

1 | 數控系統 | 三菱/新代/發那科 (可選其它) |
2 | 主軸電機和伺服系統 | 三菱/日本安川/發那科 |
3 | 三軸驅動電機和伺服系統 | 三菱/日本安川/發那科 |
4 | 伺服電纜 | 三菱/日本安川/發那科 |
5 | 三向滾珠絲桿副 | 臺灣上銀/銀泰/德國 |
6 | 主軸組件 | 德米 |

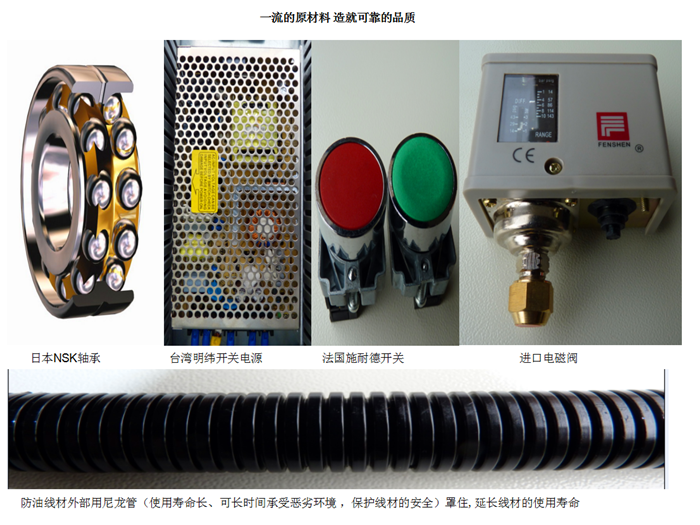

7 | 軸承 | 日本NSK |
8 | 絲桿軸承 | 日本NSK |
9 | 空氣過濾器 | 日本SMC |
10 | 伸縮防護罩 | 臺資 |
11 | 主要接觸器 | 法國施耐德 |

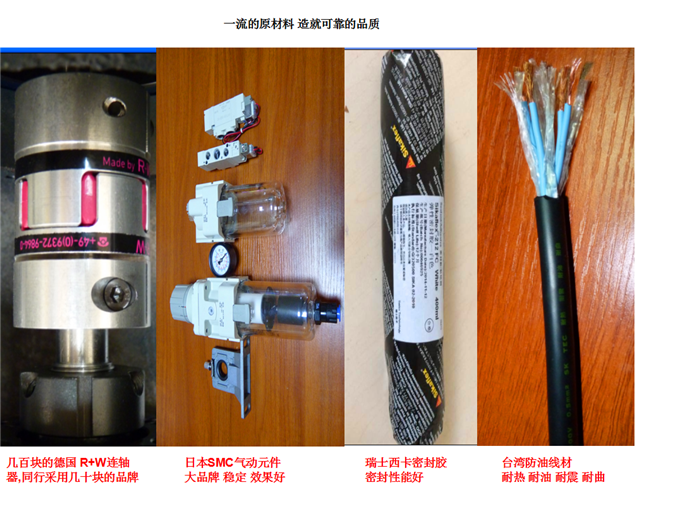

12 | 主要氣動元件 | 日本SMC |
13 | 電源 | 臺灣明緯 |
14 | 配線槽 | 臺灣偉哲 |
15 | 主要線材 | 臺灣新光-防油防熱線 |
16 | 工作燈 | 歐恩光電LED |

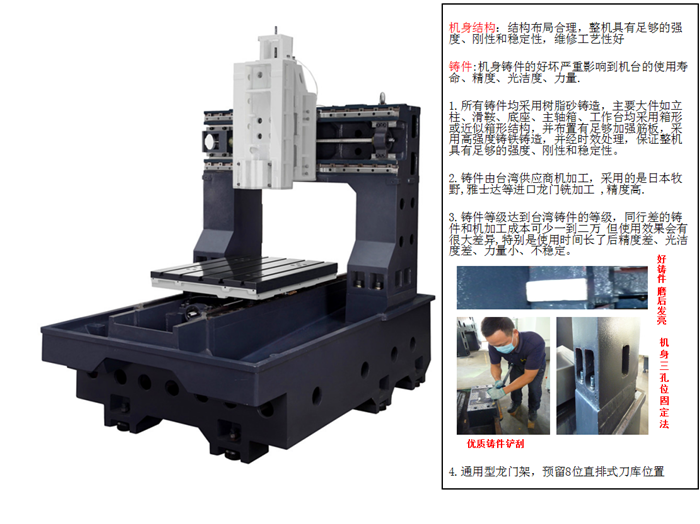

17 | 床 身 | 樹脂砂鑄件 |

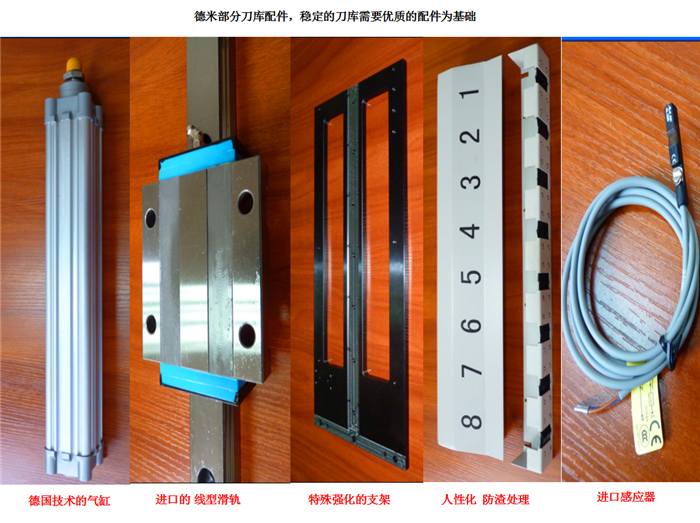

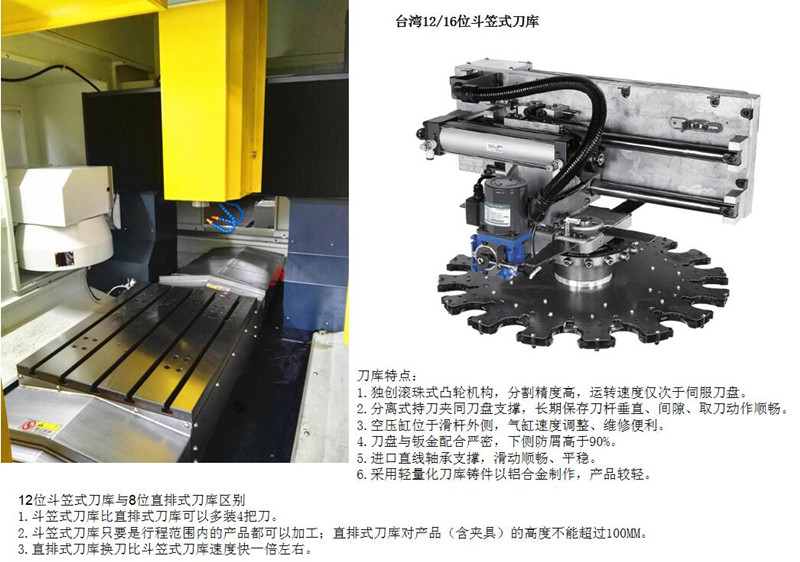

18 | 刀庫 | 8位直排式刀庫/12位斗笠式刀庫 |
